Das Württembergische Zündnadelgewehr M 68
aptiert nach Beck
Das Württembergische Zündnadelgewehr M 68
aptiert nach Beck
Technische Daten und Maße
| Abmessungen und Daten : | |
| Gesamtlänge : | 1345 mm |
| Lauflänge : | 848 mm |
| Schlosssystem : | Zündnadelschloss M/65 System Dreyse, aptiert nach Beck |
| Kaliber : | 15,43 mm |
| Züge : | 4, rechts |
| Gewicht : | 4442 g (mit Gewehrriemen) |
| Visier : | Standvisier (200) mit Klappe (300) und aufklappbares Rahmenmantel-Schiebevisier (500-1200) , Eisenkorn auf dem Lauf. |
| Schaft : | Nussbaum-Vollschaft ohne Backe |
| Zubehör : | Kammerreiniger, Schraubenzieher, Schraubenziehergriff, Nadelrohrreiniger, Mündungsschoner, Visierbinde, Gewehrriemen, Spiralfeder, 2 Zündnadeln, d 4 Lederplättchen und 2 Kautschukringe. |
| Beiwaffe: | gebräuntes Tüllenbajonett (GL 575 mm, Klingenlänge 500 mm) |
| Beschreibung: |

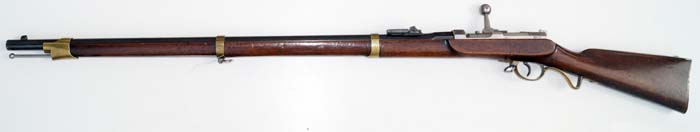

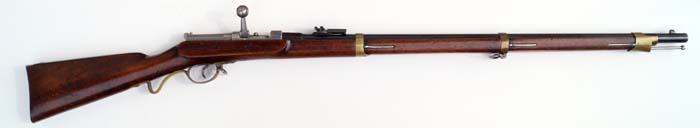

Nussbaumvollschaft ohne Backe, brauner Lauf, Messinggarnitur, Kolbenkappe aus Eisen, Formen von Abzugsbügel und mittlerer Laufring wie am Gewehr 1857/67. Entladestock mit kugeligem Kopf. Ein gebräuntes Bajonett mit einer Gesamtlänge von 575 mm, welches wie bei preußischen Zündnadelgehwehr M/62 am Korn fixiert wurde. |
 |
 |
 |
 |
